Purificateur d'air - Modèle "Panda"

Purificateur d'air moyen format destiné à couvrir une pièce avec ses 312m3/h d'air filtré, soit 62m3 couverts (soit 23m² et 2.7m de hauteur d'une pièce standard) pour une efficacité suffisante contre les infections aéroportés. Démontable et transportable dans un sac, cet appareil convient pour couvrir un salon, un bureau, comme l'équipement ponctuel d'évènements.

Composé de 8 ventilateurs Arctic P14 d'une durée de vie garantie de 6 ans et de 4 filtres IKEA STARKVIND disponibles dans tous les magasins IKEA. Vous serez autonomes sur le remplacement des filtres estimé à un remplacement tous les deux ans.

Livré avec deux sets de pieds : 4 pieds classiques, et deux pieds d'angles.

Une vente sans les filtres et/ou ventilateurs sont proposées et permettent de réduire vos frais de ports. Référez vous à nos pages sur les filtres et ventilateurs pour les acquérir séparément.

Assemblage ⏷

- Note générale, le logo blanc Arctic sur les ventilateurs ne seront visibles que depuis l'intérieur du purificateur d'air, veuillez à bien garder en tête ceci pour éviter les erreurs.
- 1) Placer un élément carré entre 4 ventilateurs et faites ressortir les câbles au centre et sur la face des logos blancs et sur cette même face visser avec 4 vis.
- 2) Placer 4 éléments rectangulaires sur chacun des bords entre deux ventilateurs. Visser chaque élément avec deux vis uniquement depuis la face des logos blancs.
- 3) Prendre les 8 éléments structures et repérer les deux avec un demi trou servant à faire passer le bouton d'allumage, les prendre avec deux autres structures.
- 4) Retourner le bloc formé et placer ces 4 éléments de structure sur les bords extérieurs des ventilateurs, et placer 4 grilles de ventilateurs par dessus. Visser le tout avec 4x4 vis dans ce sens : vis => grille => structure => rectangle => ventilateur. Placer le câble du bouton on/off de manière à ce que seul le bouton et la prise DC (la petite prise ronde avec un pic au centre) ressorte du trou des deux structures avec un demi trou.
- 5) Prendre les 4 câbles de ventilateurs, effectuer plusieurs tours afin de les maintenir entre eux, et les connecter au hub 8 slots.
- 6) Répéter les opérations 1), 2), 4) et 5) avec les 4 autres ventilateurs, 1 élément carré, 4 éléments rectangle, 4 grilles et 28 vis.
- 7) Placer le hub dans sa petite boîte, et connecter le hub au bouton on/off.

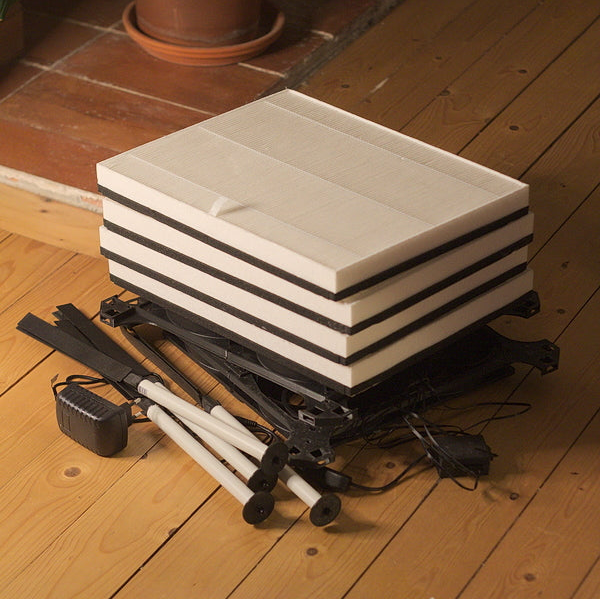

A partir de là, votre appareil est sous sa "forme démontée" : quand il est déplacé ou rangé, il sera sous cette forme.

- 8) Visser 4 écrous borgnes en nylon sur les 4 tiges filetées, et insérer ces 4 tiges dans les 4 trous cylindriques des 4 structures d'un des blocs de ventilateurs de façon à ce que les logos blancs soient visibles. La disposition devant être comme suit : sol => écrou borgne => tige => structure=> reste de la tige qui en ressort.
- 9) Placer les 4 filtres dans les emplacements prévus sur les structures, la mousse noire vers l'intérieur de l'appareil.
- 10) Prendre l'autre bloc de ventilateurs et le poser sur les 4 filtres, tout en lui insérant les 4 tiges filetées, puis visser les 4 écrous borgnes en nylon sur les bouts de ces tiges.
- 11) Placer 4x2 élément cornières sur chacune des tiges et entre les angles formés par les filtres deux à deux.

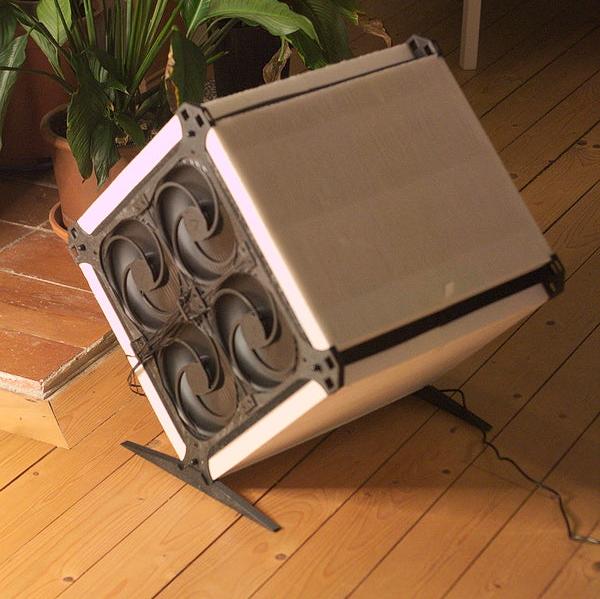

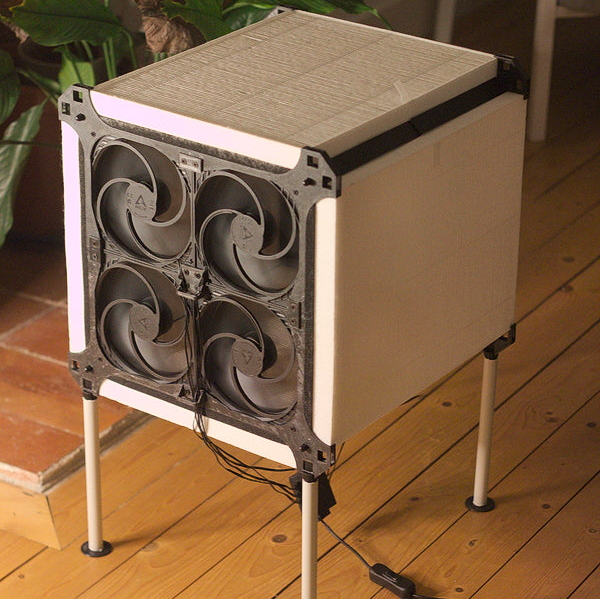

- 12) Insérer les 4 pieds classiques ou bien les deux pieds d'angles dans les emplacements prévus. Utiliser l'un ou l'autre système de pieds en fonction de vos besoins et envies.
- 13) Brancher le bouton à l'alimentation électrique, et l'alimentation à une prise secteur. Appuyer sur le bouton on/off pour allumer/éteindre l'appareil.
